Zadymiarka (PRZYKŁAD)

Zaprojektuj kompaktową zadymiarkę 900 W zasilaną z sieci, ze sterowaniem DMX512 i pilotem radiowym.

Brief dla Pawła i Marcina (kontekst klienta)

Zaprojektuj kompaktową zadymiarkę 900 W zasilaną z sieci, ze sterowaniem DMX512 i pilotem radiowym.

Klienci: DJ-e mobilni i małe kluby; cena 150–250 USD.

Wymagania

Wersje arkusza: v0, v1

Najnowszy arkusz v1 — 8 wymagań

Wydajność (2)

ZAD-PRF-01 waga 5/5

Fog output

Continuous fog output at full power.

Cel
≥ 70 m3/min
Próg
≥ 50 m3/min
Miara
output
Oceniane
od koncepcji
Jak sprawdzamy i źródło

obliczenie, sędziowie — heat-exchanger and pump calculation

Źródło: owner (Paweł, 2026-11-01)

ZAD-PRF-02 waga 4/5

Warm-up time

Time from cold start to first fog.

Cel
≤ 4 min
Próg
≤ 6 min
Miara
warm-up time
Oceniane
od koncepcji
Jak sprawdzamy i źródło

obliczenie — thermal mass and heater power

Źródło: assumption (W3)

Wymiary (1)

ZAD-SIZ-01 waga 3/5

Footprint

Outer dimensions of the housing.

Cel
300–350 mm
Próg
250–420 mm
Miara
L×W×H
Oceniane
w pełnym projekcie
Jak sprawdzamy i źródło

automatycznie — CAD bounding box

Źródło: assumption (W3)

Masa (1)

ZAD-WGT-01 waga 3/5

Mass

Mass without fluid.

Cel
≤ 2,50 kg
Próg
≤ 4 kg
Miara
mass
Oceniane
w pełnym projekcie
Jak sprawdzamy i źródło

automatycznie — CAD volume × density

Źródło: assumption (W3)

Zasilanie (1)

ZAD-PWR-01 waga 3/5

Mains power

Rated input power from 230 V mains.

Cel
≤ 900 W
Próg
≤ 1 100 W
Miara
input power
Oceniane
od koncepcji
Jak sprawdzamy i źródło

obliczenie, automatycznie — BOM heater rating

Źródło: assumption (W3)

Funkcje (1)

ZAD-FUN-01 waga 4/5

DMX512 control

DMX512 input (3-pin and 5-pin XLR).

Cel
tak
Próg
tak
Miara
DMX present
Oceniane
od koncepcji
Jak sprawdzamy i źródło

sędziowie — schematic + firmware

Źródło: owner

Bezpieczeństwo (1)

ZAD-SAF-01 waga 5/5

Thermal cut-out

Independent thermal fuse on the heat exchanger.

Cel
tak
Próg
tak
Miara
cut-out present
Oceniane
od koncepcji
Jak sprawdzamy i źródło

sędziowie, plan testów — schematic + test plan

Źródło: EN 60335-1

Koszt (1)

ZAD-CST-01 waga 4/5

Unit cost

Manufacturing cost at 1000 units.

Cel
≤ 70 USD
Próg
≤ 95 USD
Miara
unit cost
Oceniane
w pełnym projekcie
Jak sprawdzamy i źródło

automatycznie, obliczenie — cost.json q1000

Źródło: assumption (W3)

Najlepsze projekty

Najlepszy — pełny projekt

Przebieg
r20261107-0519-v008-zadymiarka-full-1
Wariant
v008
Wynik (0–100)
55,5
Sędziowie
54,8
Czas
6 h 42 min
Koszt
91,62 USD

Przeciągnij palcem, żeby obrócić; dwa palce — przybliżenie.

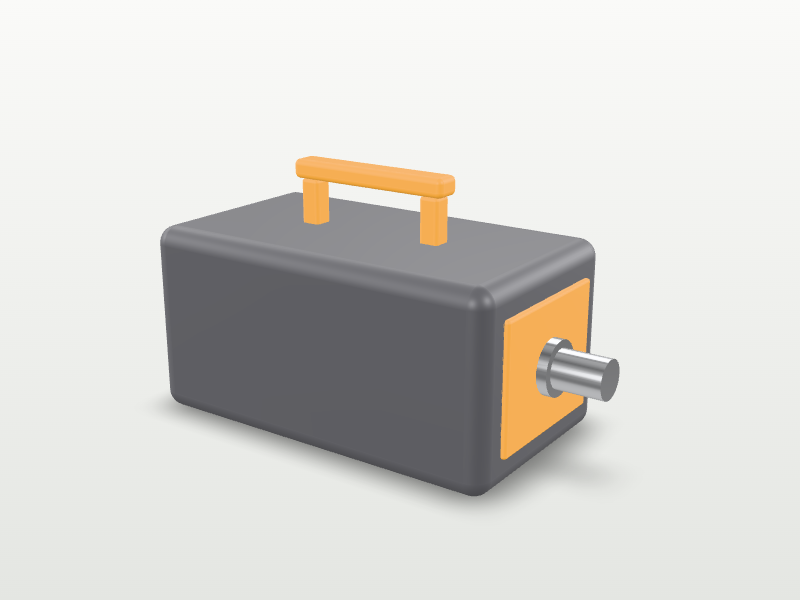

Render 11-renders/render-front.png

Pełny projekt: BOM, koszt, rysunki, raport →

PrzebiegWariantRundaWynikSędziowieCzasKoszt
r20261107-0519-v008-zadymiarka-full-1v008R355,554,86 h 42 min91,62 USD
r20261031-1410-v001-zadymiarka-full-2v001kalibracja46,142,96 h 04 min74,67 USD
r20261031-1303-v001-zadymiarka-full-1v001kalibracja38,340,47 h 57 min92,98 USD
r20261031-0935-v000-zadymiarka-full-2v000kalibracja31,832,88 h 37 min78,79 USD
r20261031-0828-v000-zadymiarka-full-1v000kalibracja28,126,26 h 04 min105,58 USD

Najlepszy — koncepcja (tania ocena)

Przebieg
r20261107-2105-v012-zadymiarka-concept-1
Wariant
v012
Wynik (0–100)
68
Sędziowie
69,3
Czas
1 h 05 min
Koszt
9,46 USD

Pełny projekt: BOM, koszt, rysunki, raport →

PrzebiegWariantRundaWynikSędziowieCzasKoszt
r20261107-2105-v012-zadymiarka-concept-1v012R36869,31 h 05 min9,46 USD
r20261105-1155-v008-zadymiarka-concept-1v008R264,1681 h 09 min10,07 USD
r20261107-1737-v008-zadymiarka-concept-2v008R362,463,650 min11,38 USD
r20261107-1951-v011-zadymiarka-concept-1v011R36062,61 h 04 min9,95 USD
r20261105-0941-v004-zadymiarka-concept-2v004R258,1601 h 10 min8,82 USD
r20261103-1945-v004-zadymiarka-concept-1v004R155,755,61 h 14 min10,76 USD
r20261105-1309-v009-zadymiarka-concept-1v009R254,951,642 min12,12 USD
r20261105-1523-v010-zadymiarka-concept-1v010R254,75541 min9,13 USD
r20261103-2159-v005-zadymiarka-concept-1v005R152,453,21 h 10 min8,32 USD
r20261031-1149-v001-zadymiarka-concept-2v001kalibracja48,952,91 h 03 min6,65 USD

Porównanie wersji tego produktu w kolejnych rundach

koncepcja (tania ocena)

Zadymiarka (PRZYKŁAD): wynik w rundach (koncepcja (tania ocena))najlepszy: kal. = 48,90, R1 = 55,70, R2 = 64,10, R3 = 68; średni: kal. = 42,32, R1 = 45,35, R2 = 57,95, R3 = 63,4740506070kal.R1R2R3wyniknajlepszy — kal.: 48,90najlepszy — R1: 55,70najlepszy — R2: 64,10najlepszy — R3: 68średni — kal.: 42,32średni — R1: 45,35średni — R2: 57,95średni — R3: 63,47
  • najlepszy
  • średni
RundaNajlepszy przebiegWariantWynikŚredniaPrzebiegiCzas (mediana)
kalibracjar20261031-1149-v001-zadymiarka-concept-2v00148,942,3652 min
R1r20261103-1945-v004-zadymiarka-concept-1v00455,745,4653 min
R2r20261105-1155-v008-zadymiarka-concept-1v00864,158,0456 min
R3r20261107-2105-v012-zadymiarka-concept-1v0126863,531 h 04 min

pełny projekt

Zadymiarka (PRZYKŁAD): wynik w rundach (pełny projekt)najlepszy: kal. = 46,10, R3 = 61,20; średni: kal. = 36,08, R3 = 58,3530405060kal.R3wyniknajlepszy — kal.: 46,10najlepszy — R3: 61,20średni — kal.: 36,08średni — R3: 58,35
  • najlepszy
  • średni
RundaNajlepszy przebiegWariantWynikŚredniaPrzebiegiCzas (mediana)
kalibracjar20261031-1410-v001-zadymiarka-full-2v00146,136,147 h 00 min
R3wstrzymanyv01261,258,426 h 21 min

Rozpoznanie konkurencji

Pokaż

Podsumowanie (PRZYKŁAD): typowe zadymiarki 900 W kosztują 120–300 USD, rozgrzewają się 3–6 min.

Model Moc Wydajność
Przykład A 900 W 60 m³/min
Przykład B 1000 W 75 m³/min
