Przebieg r20261031-1303-v001-zadymiarka-full-1
- Wariant
- v001
- Produkt
- Zadymiarka (PRZYKŁAD) (arkusz v0)
- Poziom
- pełny projekt
- Runda
- kalibracja
- Powtórzenie
- 1
- Start
- 31 października 2026, 13:03
- Czas pracy
- 7 h 57 min POMIAR
- Koszt
- 92,98 USD wg cennika API
3,72 USD rzeczywisty (abonament) POMIAR - Tokeny
- 1 290 000
- Status
- zakończony
- Wynik łączny
- 38,3 / 100
Ocena
- Wynik łączny
- 38,3 / 100
- Status oceny
- pełna
- Kontrola uczciwości
- czysto
- Pokrycie ukrytej listy kontrolnej
- 30 % z 22 punktów
- Oceniono
- 6 listopada 2026, 12:00
Składowe wyniku
| Składowa | Wynik (0–100) | Waga |
|---|---|---|
| kontrole automatyczne | 50,7 | 10 % |
| spełnienie wymagań | 38,3 | 35 % |
| sędziowie | 40,4 | 35 % |
| ukryta lista kontrolna | 34,4 | 20 % |
| kara za przechwałki (odejmowana) | −2,3 |
Sędziowie
Oceniali bez wiedzy, który wariant zrobił projekt. Rozrzut między sędziami: 7 pkt (odchylenie std.).
| Sędzia | Perspektywa | Wynik |
|---|---|---|
| J1 | inżynieria systemu | 41,4 |
| J2 | koszt i produkcja | 43 |
| J3 | bezpieczeństwo | 36,7 |
Wymagania — spełnienie
Ocena sędziów i kontroli obok deklaracji wariantu; fałszywe „spełnione” kosztuje więcej niż uczciwe „niespełnione”.
| Wymaganie | Ocena | Deklaracja wariantu | Dowód | Metoda |
|---|---|---|---|---|
ZAD-PRF-01 | spełnione | spełnione | 02-concept/concept.md | judges |
ZAD-PRF-02 | częściowo | spełnione | 02-concept/concept.md | judges |
ZAD-PWR-01 | pominięte | spełnione | 02-concept/concept.md | judges |
ZAD-FUN-01 | spełnione | spełnione | 02-concept/concept.md | judges |
ZAD-SAF-01 | spełnione | spełnione | 02-concept/concept.md | judges |
ZAD-SIZ-01 | częściowo | spełnione | 02-concept/concept.md | judges |
ZAD-WGT-01 | spełnione | spełnione | 02-concept/concept.md | judges |
ZAD-CST-01 | niespełnione | spełnione | 02-concept/concept.md | judges |
Kontrole automatyczne (3)
| Kontrola | Wynik | Dowód |
|---|---|---|
deliverables.present | PASS | all present |
bom.sums | PARTIAL | cost.json vs bom.csv |
cad.opens | PASS |
Kluczowe parametry (deklaracja projektu)
- Wymiary
- 320 × 160 × 175 mm
- Masa
- 1,90 kg
- Moc
- 900 W
- Koszt jednostkowy
- 1 szt.: 214,43 USD · 100 szt.: 103,52 USD · 1000 szt.: 73,94 USD
- Cena detaliczna
- 199 USD
Co wymaga człowieka
- Badanie EMC w akredytowanym laboratorium — wymaga zakupu usługi
Koszt przy 1, 100 i 1000 sztuk (USD)
| Pozycja | 1 szt. | 100 szt. | 1000 szt. |
|---|---|---|---|
| części (BOM) | 29,25 | 22,79 | 19,13 |
| certification (amortised) | 0,00 | 50 | 8 |
| housing and assembly | 60 | 30 | 22 |
| koszt jednostkowy razem | 214,43 | 103,52 | 73,94 |
Obliczenia
Wyniki skryptów obliczeniowych (3)
| Skrypt | Wielkość | Wartość | Jednostka |
|---|---|---|---|
| heater | fog_output | 62 | m3/min |
| heater | warm_up_time | 3,800 | min |
| heater | heater_power | 900 | W |
Model 3D
Przeciągnij palcem, żeby obrócić; dwa palce — przybliżenie.

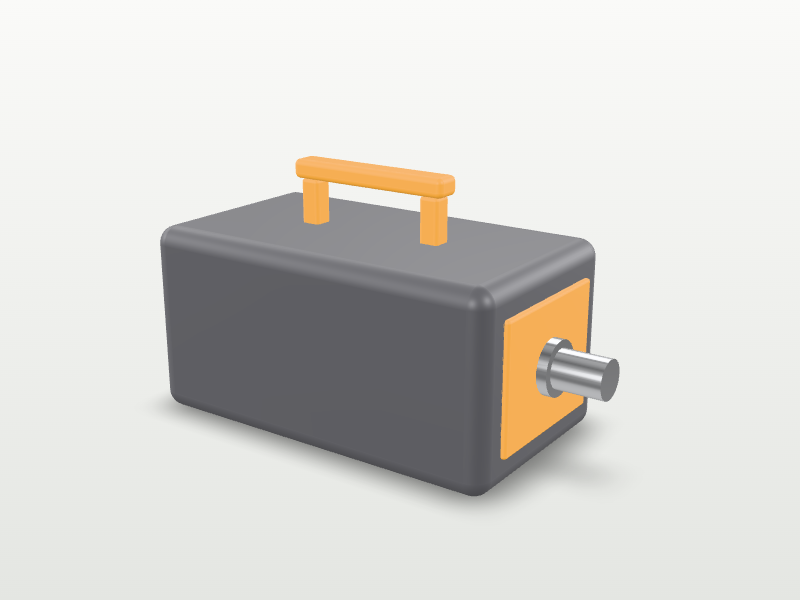

Rendery
Rysunki i schematy
BOM — lista części
Plik: 09-bom-cost/bom.csv · 5 pozycji
| item | qty | description | manufacturer | mpn | supplier | supplier_part | url | unit_price_1 | unit_price_100 | unit_price_1000 | currency | notes |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 1 | Heater block 900 W 230 V | Sample Heat Co. | HB-900-230 | LCSC | C000001 | link | 18.50 | 14.20 | 11.90 | USD | ASSUMPTION price |
| 2 | 1 | Vibratory pump 20 W | Sample Pumps | VP-20 | LCSC | C000002 | link | 6.10 | 4.80 | 3.90 | USD | price read 2026-11-06 |
| 3 | 1 | MCU ESP32-S3-WROOM-1-N8 | Espressif | ESP32-S3-WROOM-1-N8 | LCSC | C2913202 | link | 3.40 | 2.95 | 2.70 | USD | price read 2026-11-06 |
| 4 | 1 | RS-485 transceiver | Texas Instruments | SN65HVD72DR | LCSC | C000003 | link | 0.90 | 0.62 | 0.48 | USD | price read 2026-11-06 |
| 5 | 1 | Thermal fuse 240 °C | Sample Fuse | TF-240 | LCSC | C000004 | link | 0.35 | 0.22 | 0.15 | USD | ASSUMPTION price |
Koszt
Cost roll-up
| Quantity | Unit cost (USD) |
|---|---|
| 1 | 214.43 |
| 100 | 103.52 |
| 1000 | 73.94 |
Raport z przebiegu
Compact fog machine — design report (v001, SAMPLE)
Summary
A 900 W compact fog machine with an aluminium heat exchanger, a vibratory pump and DMX512 + 433 MHz remote.
Unit cost 73.94 USD at 1000 units (CALCULATION, see 09-bom-cost/cost.md).
Key parameters
| Parameter | Value | Label |
|---|---|---|
| Output | 62 m³/min | CALCULATION |
| Warm-up | 3.8 min | CALCULATION |
| Mass | 1.9 kg | CALCULATION |
Requirement status
- ZAD-PRF-01 output — PASS (62 ≥ 60 m³/min)
- ZAD-SAF-01 thermal cut-out — PASS (independent 240 °C fuse)
- ZAD-CST-01 unit cost — PARTIAL (target 70 USD)
Open risks
- Coking of the heat exchanger after 200 h — NOT RUN (needs a prototype).
Dokumenty projektu
02-concept/concept.md
Concept
Two alternatives: block heater vs. coil heater. Chosen: block heater (faster reheat). Architecture: heater block → pump → nozzle; MCU with DMX512.
